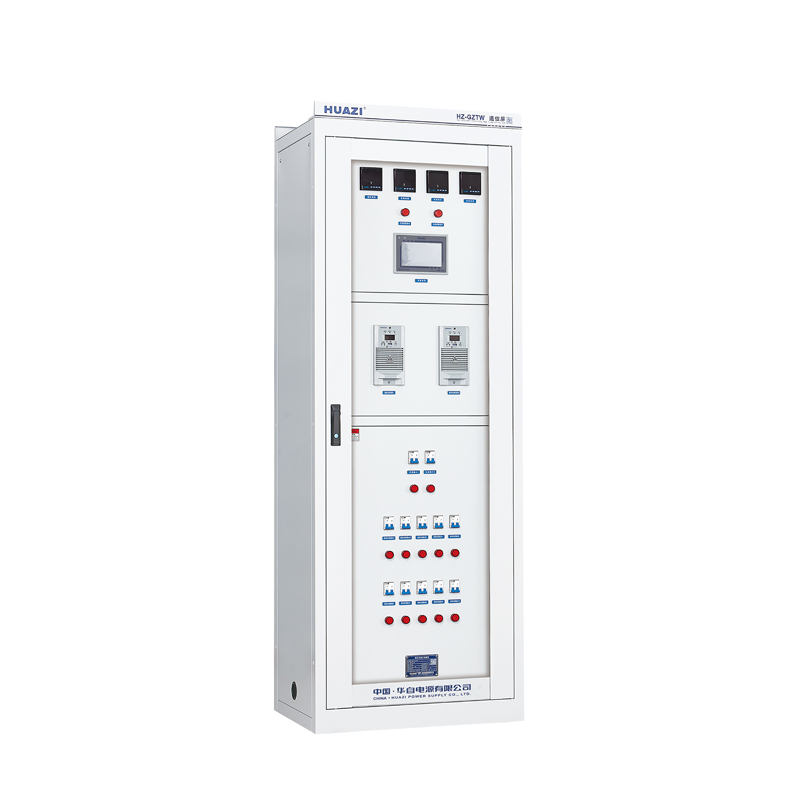

HZ-GZTW-3

微機型通信電源屏

華東區域華南東中華北東北西南西北

在線咨詢

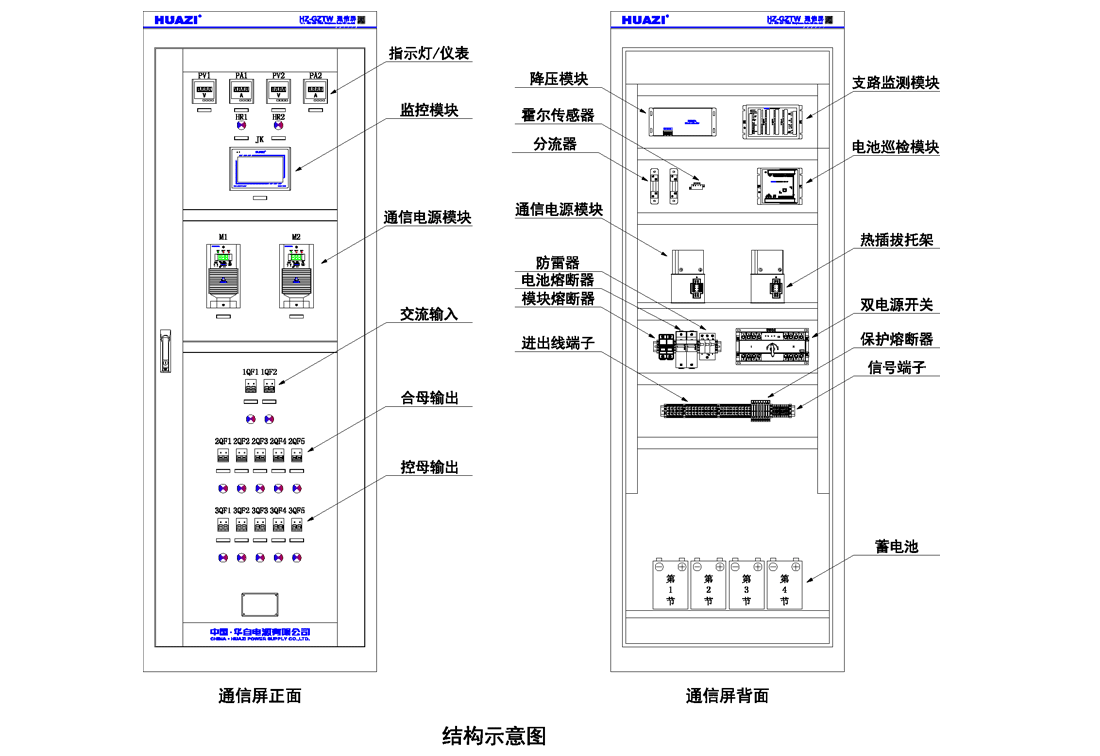

產品概述系統特點 技術參數 使用環境配置原則外觀尺寸結構示意圖

配置原則

1)、系統配置

名稱	型號	配置	功能說明
監控模塊	HZ-JK07T-48V	必配	詳見隨機說明書
通信電源模塊	HZ24/48系列	必配	詳細頁面請點擊
電池巡檢模塊	HZ-XJ系列	選配	詳細頁面請點擊
支路監測模塊	HZ-ZL系列		詳細頁面請點擊
開關量輸出模塊	HZ-JD系列		詳細頁面請點擊
配電單元		根據用戶要求配置
蓄電池		根據用戶要求配置
柜體		根據用戶要求配置

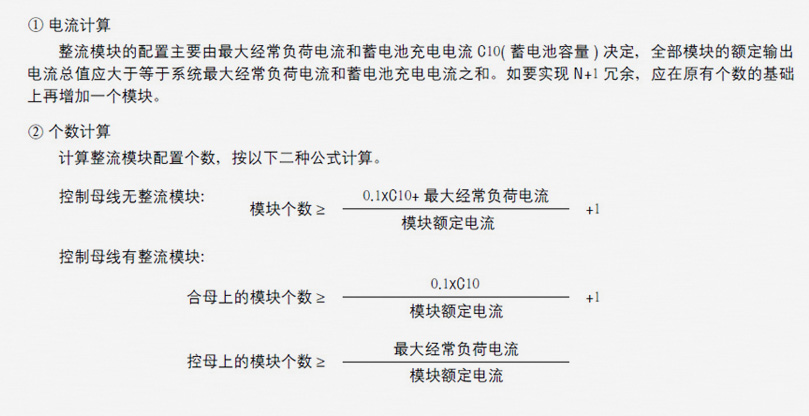

2)、通信電源模塊選擇

名稱	型號	規格	功能說明	備注
通信電源模塊	HZ24V 20A	24V 20ADC	詳細頁面請點擊	獨立顯示、查詢、設置
	HZ48V 10A	48V 10ADC	詳見隨機說明書
	HZ48V 20A	48V 20ADC	詳細頁面請點擊
	HZ48V 30A	48V 30ADC	詳見隨機說明書

3）功能模塊選擇

名稱	型號	規格	功能說明	備注
電池巡檢模塊	HZ-XJ05T-48V	24 路×1	詳見隨機說明書	可擴展1 個
支路監測模塊	HZ-ZL01T-48V	24 路×4	詳見隨機說明書	可擴展6 個
支路監測模塊	HZ-ZL02T-48V	64 路×4	詳見隨機說明書	可擴展6 個
開關量輸出模塊	HZ-JD03T-48V	16 路×1	詳見隨機說明書	可擴展1 個
信號告警裝置			詳見隨機說明書	根據用戶要求配置

4）配置單元選擇

名稱	型號	規格	功能說明	備注
交流斷路器	選配	選配	交流輸入通斷及過載、短路保護	根據用戶要求配置
雙電源開關	選配	選配	交流輸入自動切換及過載、短路保護	根據用戶要求配置
交流接觸器	選配	選配	交流輸入自動切換	根據用戶要求配置
直流斷路器	選配	選配	合母控母輸出、蓄電池電源通斷及過載、短路保護	根據用戶要求配置
指針電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
數顯式電流電壓表	選配	選配	輸入輸出電壓、電流指示	根據用戶要求配置
熔斷器式刀開關	選配	選配	蓄電池組電源通斷及電路保護	根據用戶要求配置
熔斷器	選配	選配	模塊輸出、蓄電池組電源通斷及電路保護、熔斷告警	根據用戶要求配置
電抗器	選配	選配	抑制諧波，提高電能質量	根據用戶要求配置
防雷器	選配	選配	防止受雷電過電壓沖擊	根據用戶要求配置
過欠壓保護器	選配	選配	交流輸入過壓、欠壓、缺相等保護	根據用戶要求配置
特需元器件	選配	選配	實現其它功能	根據用戶要求配置

5）蓄電池選擇
①類型選擇

名稱	電壓DC	規格Ah	功能說明
鉛酸蓄電池	2V	7-3000Ah	免維護
鉛酸蓄電池	12V	7-250Ah	免維護
膠體蓄電池	2V	7-3000Ah	免維護、使用壽命長
膠體蓄電池	12V	7-250Ah	免維護、使用壽命長

標配為鉛酸蓄電池。
②數量配置

系統電壓	蓄電池電壓	節數/每組串	功能說明
24VDC	2V	12	根據需要容量可多組并聯
24VDC	12V	2	根據需要容量可多組并聯
48VDC	2V	24	根據需要容量可多組并聯
48VDC	12V	4	根據需要容量可多組并聯

③容量計算
蓄電池的容量由系統在事故停電狀態下的最大瞬間負荷決定，并結合實際適當增加余量。系統負荷分為經常負荷(Izc)、事故負荷(Isg) 和沖擊負荷(Ihz)。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源而停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時(0.1~0.5S) 合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。最大瞬間負荷為此三種負荷之和，即蓄電池最大瞬間負荷Imax=Izc+Isg+Ihz，則蓄電池容量=Imax/ 電池放電倍率* 儲備系數(Ah)。
（1）免維護型鉛酸蓄電池的電池放電倍率一般為0.1。

（2）以上計算方法可滿足系統在事故停電狀態1 小時左右的持續放電。

（3）為避免蓄電池過度放電，在放電末期合閘時所剩蓄電池容量應不低于額定容量的25%。

（4）考慮到蓄電池組末期老化時的容量衰減，一般選擇儲備系數1.2。

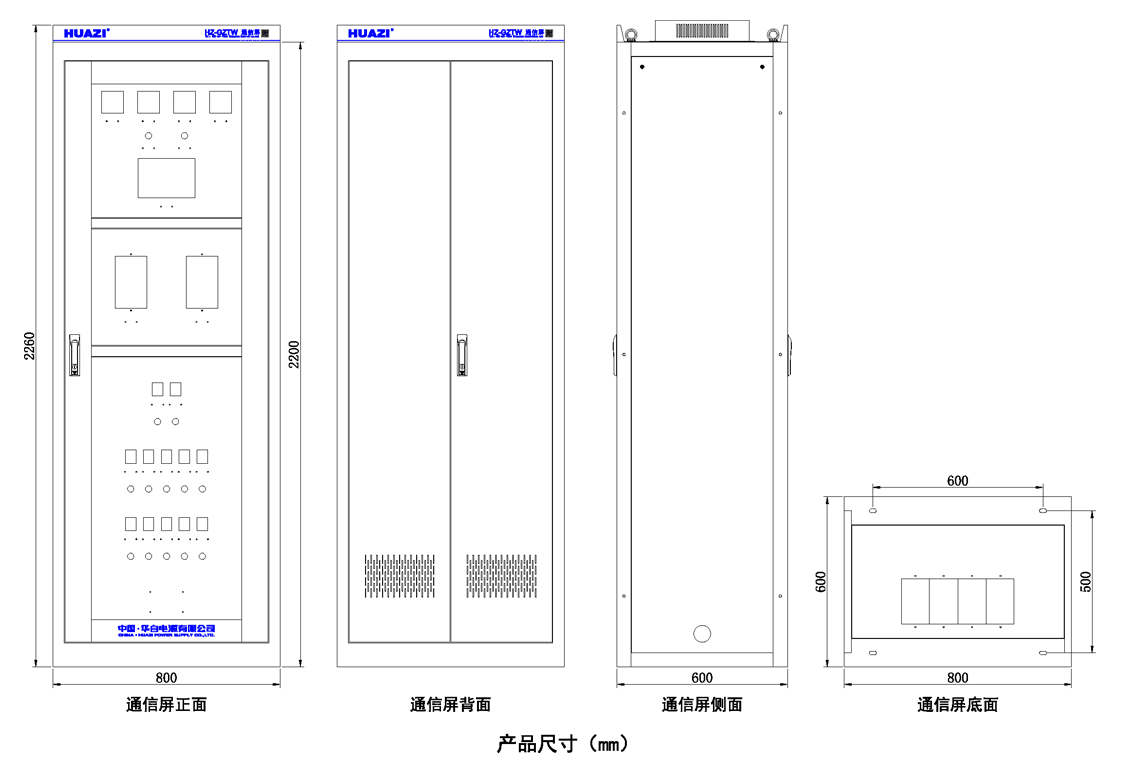

6）柜體選擇

名稱	規格	功能說明	備注
內嵌式柜體	1860x800x600	采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。	高× 寬× 深
	2200x800x600
	2260x800x600
	2360x800x600

柜體結構、顏色、規格可根據用戶要求定制。

7）系統安裝、調試、使用、維護、故障：詳細頁面請點擊。

8）蓄電池安裝、使用、維護：詳細頁面請點擊。

返回列表

在線客服

浙ICP備2020031527號

華自電源

華自DTU

直流屏

項目	參數指標
額定輸入電壓	220VAC/380VAC±20%、110VDC/220VDC±20%
額定輸出電壓	48VDC、24VDC
額定輸出電流	20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、
額定輸出電流	150A、 180A、200A、260A、300A......
蓄電池容量	38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、
蓄電池容量	1000Ah、1500Ah、2000Ah、3000Ah......
穩壓精度	≤±0.5%
穩流精度	≤±0.5%
紋波系數	≤±0.1%
電網頻率	50Hz±10%
功率因素	≥0.95%( 滿負荷輸出)
絕緣強度	＞ 10MΩ、2kVAC 一分鐘無閃絡，無擊穿
工作方式	連續長期運行
冷卻方式	智能溫控型風冷、高效自然冷卻
可聞噪音	≤50dB
