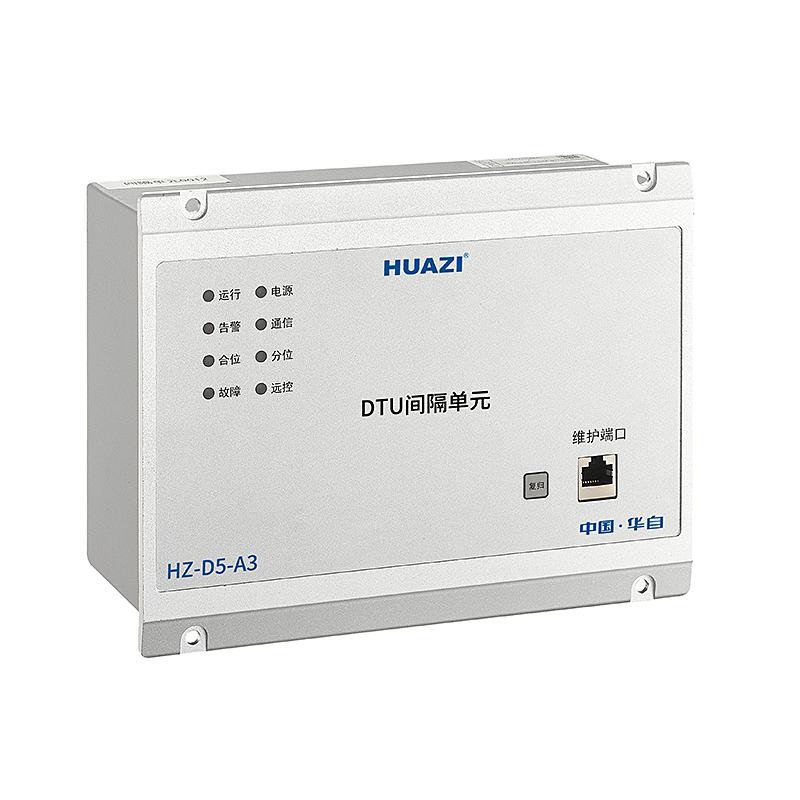

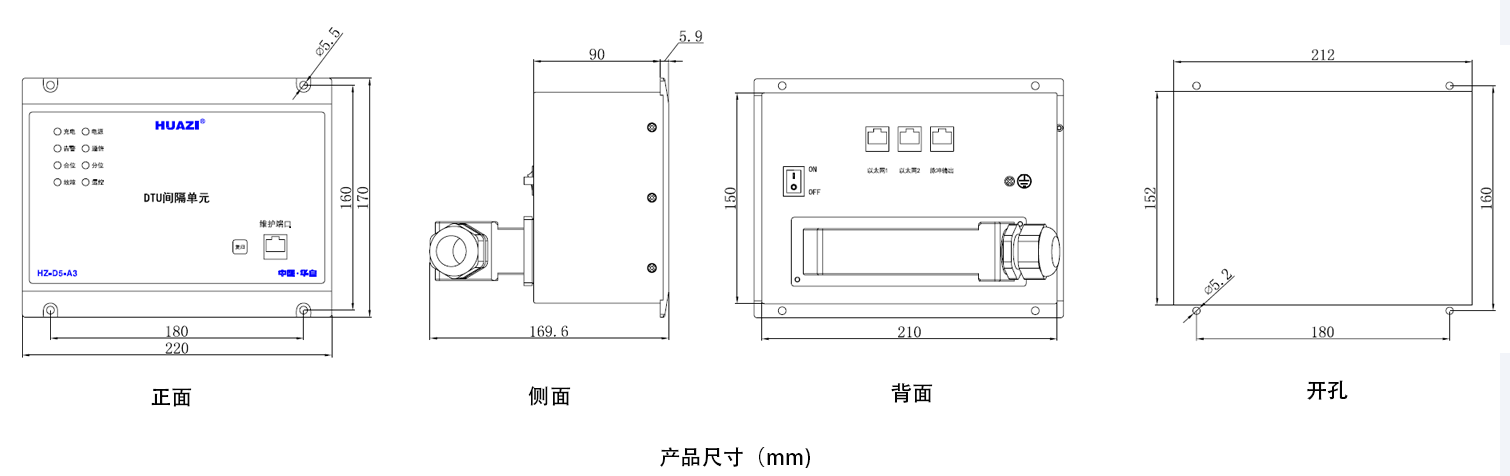

HZ-D5-3A DTU間隔單元和 HZ-D5-3C DTU公共單元終端是基于智能電網建設和發展的背景下自主研發的全新配電自動化系統遠方終端。采用分散式結構，由若干個DTU間隔單元和DTU公共單元通過總線連接，互相配合，共同完成DTU測控、故障檢測與保護、饋線自動化等一體化功能。裝置采用統一且易插拔的接口，即插即用，便于安裝和更換。
適用于配電網環網柜或開閉所，各單元采用小型結構，結構小巧便于批量生產測試，可實現與一次的深度融合。分布式安裝于各間隔柜內，能實現2~3路間隔故障同時自動隔離。
1）嚴格按照國網標準化設計，嵌入安裝在開關柜的二次小室，可通過公共單元或直接接入配電主站；
2）采集三相電壓、三相電流、零序電流、開關狀態等電氣量；
3）支持電磁式電流互感器和電子式電流傳感器；
4）具備三段式過流、零流、過電壓、低電壓、重合閘、過負荷、PT斷線等保護/告警功能；
5）基于暫態特征的單相接地故障檢測功能，適用于中性點不接地系統、消弧線圈接地系統和小電阻接地系統；
6）具備智能分布式、集中式、電壓時間型、自適應綜合型等FA模式和線損功能、故障錄波功能；
7）高性能的32位微處理器以及嵌入式實時操作系統，提供強大的處理性能；
8）采用工業級元器件，電磁兼容IV級，AD采樣與開出自檢，多種防誤動技術；
9）提供功能強大的維護工具，可本地或遠方維護；可視化人機交互，液晶顯示和按鍵操作，可實現功能投切的快速與便捷。
|
類型 |
參數名稱 |
技術指標 |
|
輸入?yún)?shù) |
供電直流電源 |
24VDC，允許偏差-20%～+15%，電壓紋波不大于5% |
|
后備電源 |
采用48V免維護閥控鉛酸蓄電池組和超級電容組， 容量可根據要求定制 |
|
|
裝置功耗 |
≤10W |
|
|
交流采樣 |
相電流額定值 |
5A/1A（電磁式電流互感器），1V（電子式電流互感器） |
|
相電壓額定值 |
0～57.74VAC |
|
|
電流電壓測量精度 |
0.5 級 |
|
|
有功無功精度 |
1 級 |
|
|
遙信參數 |
信號輸入方式 |
有源接點 |
|
開入電源 |
24VDC |
|
|
SOE 分辨率 |
<5ms |
|
|
防抖動時間 |
10～1000ms 可設定 |
|
|
遙控參數 |
輸出方式 |
繼電器常開節點 |
|
接點容量 |
AC250V/5A，DC110V/0.5A |
|
|
通信接口 |
以太網接口 |
100Mbit/s 全雙工及以上，以太網口 1 上傳公共 單元，以太網 2 用以 FA 數據傳輸 |
|
維護串口 |
波特率 1200bit/s 2400bit/s 9600bit/s 可設定 |
|
|
藍牙模塊 |
支持藍牙 4.2 及以上，用于終端本地維護 |
|
|
安規參數 |
絕緣電阻 |
符合 GB/T 13729《遠動終端設備》規定 |
|
介質強度 |
||
|
沖擊電壓 |
||
|
環境參數 |
工作溫度 |
-40℃～+70℃ |
|
相對濕度 |
10％～100％ |
|
|
海拔高度 |
≤3000m |
|
|
電磁兼容性能 |
快速瞬變干擾試驗 |
滿足 GB/T 17626.5《電快速瞬變脈沖群抗擾度試驗》 規定中的 4 級要求 |
|
靜電放電試驗 |
滿足 GB/T 15153.1《遠動設備及系統 第 2 部分： 工作條件 第 1 篇：電源和電磁兼容兼容性》 規定中的 4 級要求 |
|
|
浪涌（沖擊）抗擾度 |
