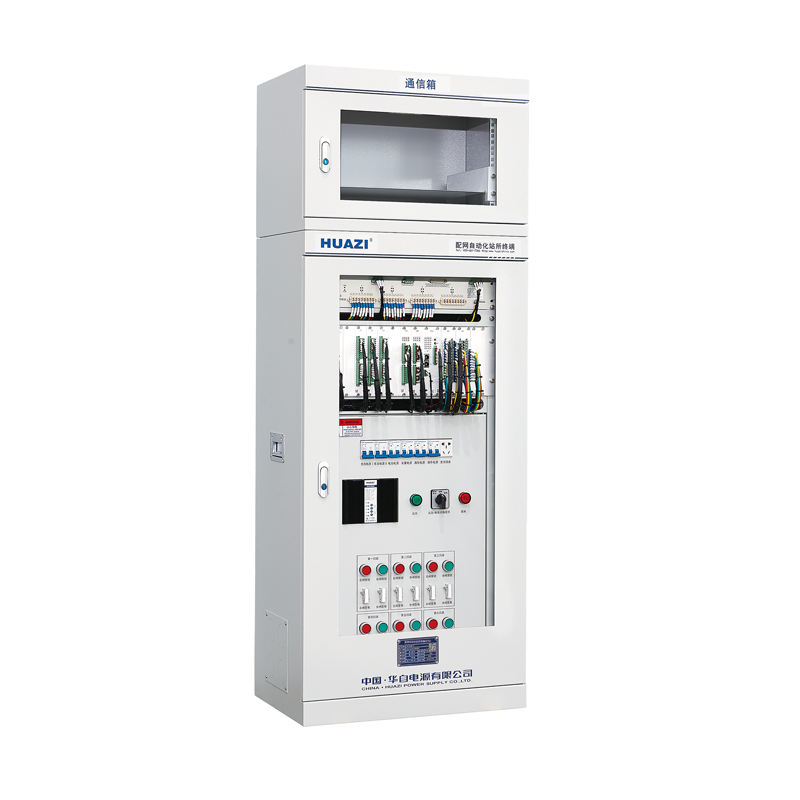

HZ-D5-M系列配網自動化站所終端是專門為少回路用戶設計的新型配電自動化系統遠方終端系統。系統可由測控單元、智能電源模塊、4G通信模塊和蓄電池組等組成。測控單元按照模塊化插件式設計思想，采用多個高性能32位微處理器為系統控制核心，實現高速、抗干擾能力強的現場總線設計，并結合先進的數字信號處理技術、高速工業網絡通信技術、嵌入式工業芯片組合多任務實時操作系統，穩定性強、可靠性高、實時性好、功能強大、支持測控、故障檢測與保護、故障錄波、通信管理、饋線自動化等一體化功能。
適用于配電網環網柜或開閉所，可實現多條線路的信息采集和控制，以及故障檢測、定位、隔離和非故障區域恢復供電，能夠有效提高供電系統可靠性，縮短故障處理時間。
1）兩路交流輸入自動切換及后備電源自動充放電管理，確保系統正常運行；
2）最大支持12間隔的采集與控制，具備故障檢測及常規保護功能，發生故障時能快速隔離故障，支持單相接地故障告警或跳閘；
3）基于暫態特征的單相接地故障檢測功能，適用于中性點不接地系統、消弧線圈接地系統和小電阻接地系統；
4）具備智能分布式、集中式、電壓時間型、自適應綜合型等FA模式和故障錄波功能；
5）支持通訊子站功能，能夠匯集其他終端的信息并向配電主站轉發，同時接收配電主站的控制、對時命令并下發至其他終端；
6）支持4G、5G、光纖以太網等多種通信方式，具備101、104、Modbus等多種通信規約可選；
7）支持SNTP, GPS、主站等對時方式；
8）采用工業級元器件，電磁兼容IV級，AD采樣與開出自檢，多種防誤動技術；
9）提供功能強大的維護工具，可本地或遠方維護。
1）海拔高度：不超過2000m；
2）環境溫度：-40℃～+70℃；
3）相對濕度：10％～100％；
4）地震烈度：不超過8度；
5）設備限在室內工作；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）無強電磁場干擾與劇烈振動。
|
項目 |
技術指標 |
|
額定輸入電壓 |
AC220V±20% |
|
交流輸入頻率 |
50Hz±10% |
|
后備電源 |
24VDC、48VDC（蓄電池組/超級電容組） |
|
操作電源 |
24VDC、48VDC、110VDC、220VDC |
|
通信電源 |
24VDC |
|
蓄電池容量 |
7Ah、12Ah、20Ah、24Ah、33Ah、40Ah |
|
交流電壓測量范圍 |
0～220V |
|
交流電流測量范圍 |
0～5A |
|
電壓電流測量精度 |
0.2級 |
|
有功無功精度 |
0.5級 |
|
功率因素精度 |
0.5級 |
|
頻率測量誤差 |
<0.01Hz |
|
遙信信號輸入方式 |
無源或有源接點 |
|
遙信開入電源 |
24VDC、48VDC |
|
遙信SOE分辨率 |
<2ms |
|
遙信防抖動時間 |
0～60000ms可設定 |
|
遙控輸出方式 |
繼電器常開節點 |
|
遙控輸出時間 |
默認2000ms、可設定輸出時間 |
|
遙控接點容量 |
AC250V/8A，DC48V/8A |
|
絕緣強度 |
＞10MΩ、2kVAC一分鐘無閃絡，無擊穿 |
|
工作方式 |
連續長期運行 |

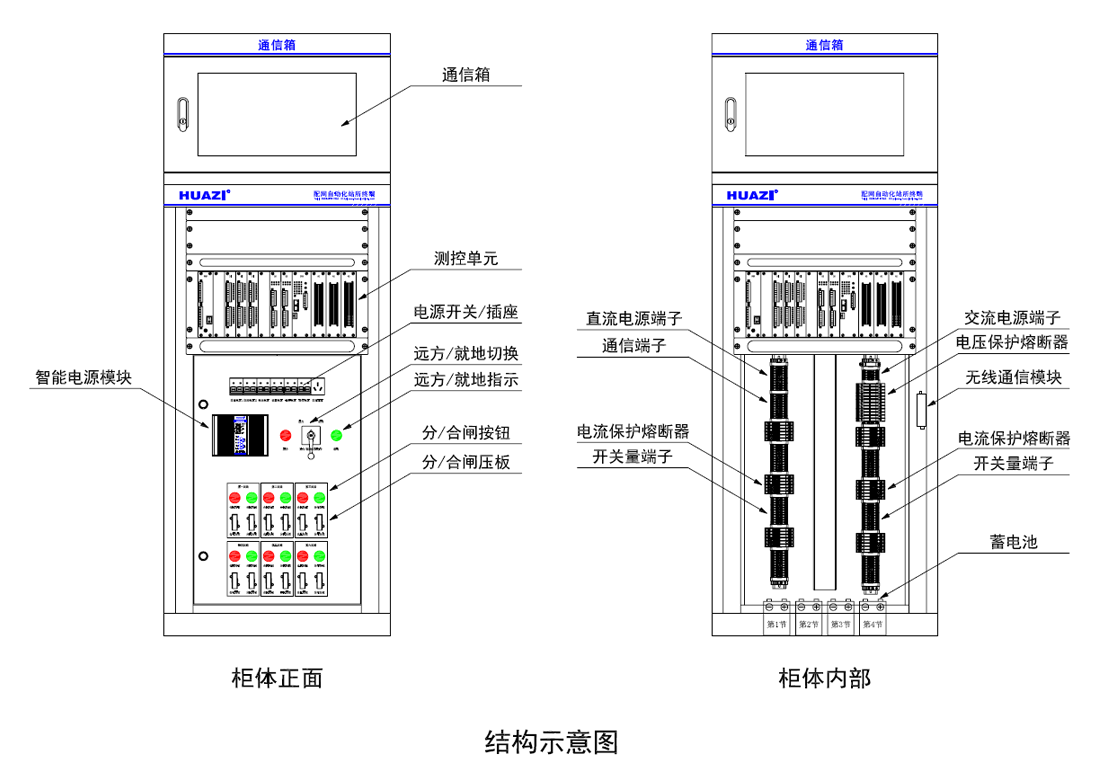

1)系統配置
|
名稱 |
型號 |
配置 |
功能說明 |
|
測控單元 |
HZ-D5系列 |
必配 |
詳見隨機說明書 |
|
智能電源模塊 |
HZ-DY4824Z |
||
|
線損模塊 |
HZ-PIC系列 |
選配 |
詳見隨機說明書 |
|
無線通信模塊 |
HZ-WXTX系列 |
詳見隨機說明書 |
|
|
配電單元 |
|
根據用戶要求配置 |
|
|
蓄電池 |
|
根據用戶要求配置 |
|
|
柜體 |
|
根據用戶要求配置 |
|
2）測控單元選擇
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
測控單元 |
HZ-D5-06 |
6間隔 |
詳見隨機說明書 |
根據用戶要求配置 |
|
HZ-D5-08 |
8間隔 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-D5-10 |
10間隔 |
詳見隨機說明書 |
根據用戶要求配置 |
|
|
HZ-D5-12 |
12間隔 |
詳見隨機說明書 |
根據用戶要求配置 |
3）配電單元選擇
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
交流斷路器 |
選配 |
選配 |
交流輸入通斷及過載、短路保護 |
根據用戶要求配置 |
|
交流繼電器 |
選配 |
選配 |
交流輸入自動切換 |
根據用戶要求配置 |
|
直流斷路器 |
選配 |
選配 |
操作電源、通信電源、蓄電池電源通斷及過載、短路保護 |
根據用戶要求配置 |
|
轉換開關 |
選配 |
選配 |
遠方/就地切換 |
根據用戶要求配置 |
|
特需元器件 |
選配 |
選配 |
實現其它功能 |
根據用戶要求配置 |
4）蓄電池選擇
|
名稱 |
電壓（DC） |
規格 |
數量 |
功能說明 |
|
鉛酸蓄電池 |
12V |
7～20Ah |
4節 |
免維護 |
|
膠體蓄電池 |
12V |
7～20Ah |
4節 |
免維護、使用壽命長 |
|
超級電容 |
64V |
80Wh/120Wh |
1套 |
免維護、使用壽命長 |

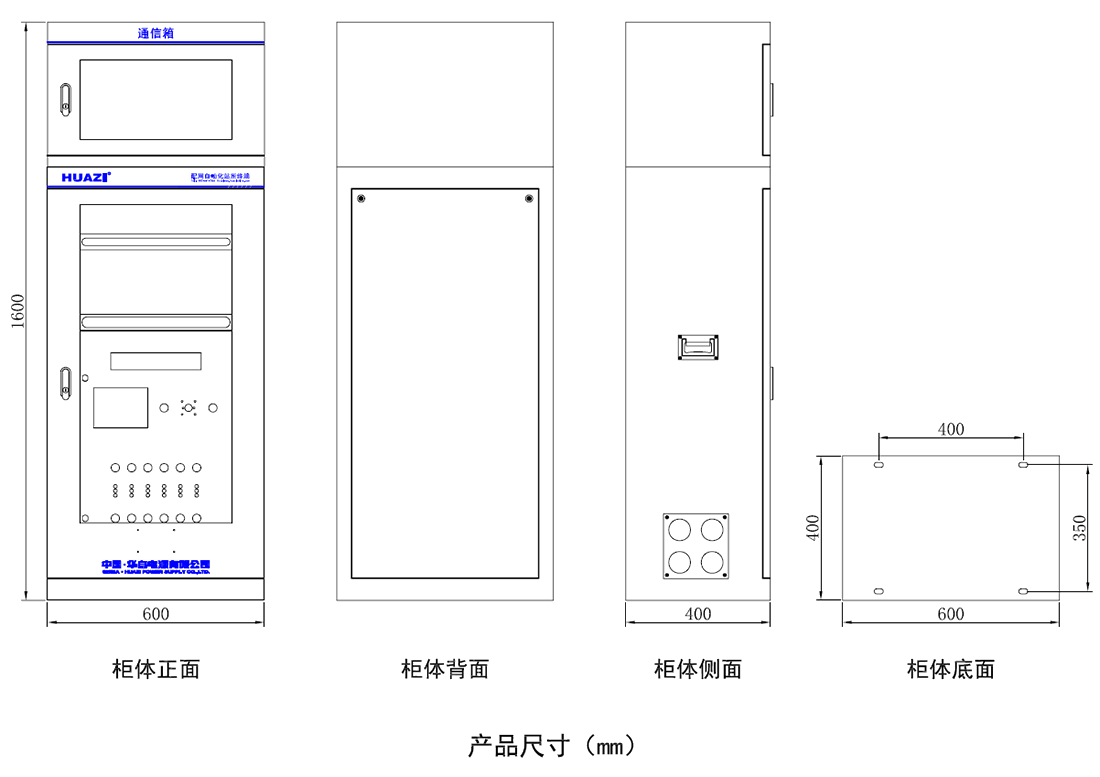

5）柜體選擇
|
名稱 |
規格 |
功能說明 |
備注 |
|
標準 柜體 |
1600×600×400 |
采用全焊接框架結構，國際標準色號RAL7035工業灰色，靜電噴塑工藝，正面為內嵌式玻璃門，內外開門結構。 |
高x寬x深 |
|
1700×600×400 |
|||
|
1800×600×400 |
|||
|
2000×600×400 |
柜體結構、顏色、規格可根據用戶要求定制。
